深夜時分，在2007年10月，內蒙古包頭有一座高架橋翻倒，這座橋通車還不到兩年，四輛貨車從35米高的空中掉落。這起事故僅僅是開端，在此后的十幾年當中，天津、浙江、哈爾濱還有湖北等地，類似橋梁坍塌的事件陸續發生，而這些事故的背后常常隱匿著一個共同的設計方面的缺陷。
獨柱墩設計的致命弱點
2007年10月23日晚間11時，于包頭市民族東路高架橋之上，一箱梁發生側翻傾覆，該箱梁跨度長達35米，寬度為25.5米。彼時橋面上恰好有三輛貨車駛過，其總重量嚴重超出橋梁設計的允許荷載。此橋于2005年12月方才投入使用，跨越包頭環城鐵路以及幾家企業的專用線，單跨最大長度為35米，投運未滿兩年便出現了事端。
被調查發覺，這座橋運用了獨柱墩設計，這種結構于正常荷載狀況下，仍能夠保持穩定，然而一旦出現嚴重超載以及偏載情況，上部結構就易于失去穩定而傾覆，當天那三輛超載貨車的重量聚集在橋面一側，獨柱墩沒辦法提供充足的抗扭剛度，最終致使整跨橋梁翻倒。
偏載引發的連環坍塌

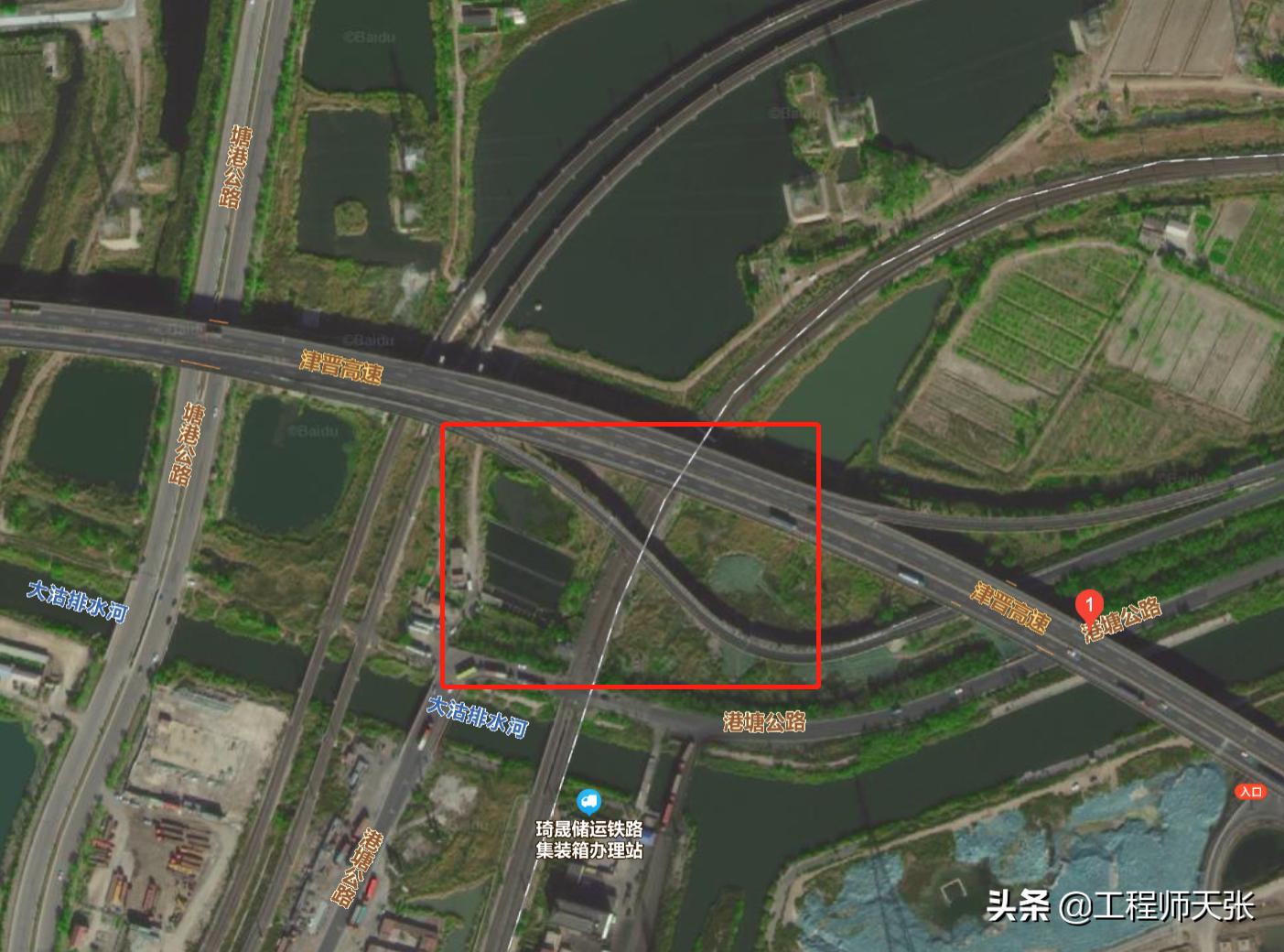

在2009年7月15日的凌晨時分，于天津?yàn)I海新區，津晉高速公路的港塘互通立交A匝道出現了整體垮塌的情況，那條從4號墩至9號墩的橋面長度大概是109米，有五輛貨車從該匝道墜落而下。這座匝道橋的全長是277米，寬度為8.5米，它在2002年投入運行，直至坍塌時已然使用了七年時間。
貨車嚴重超載三輛，它們緊貼著匝道右側行進，致使橋面偏載變得嚴重，這是事故的直接原因。這里的連續梁中墩采用無蓋梁獨柱墩，設計方面存在抗傾覆能力不足的狀況。當超載車輛集中于一側行駛時，橋梁結構承受的扭矩遠遠超過設計極限，最終使得橋面失穩發生坍塌。
環形匝道的傾覆事故

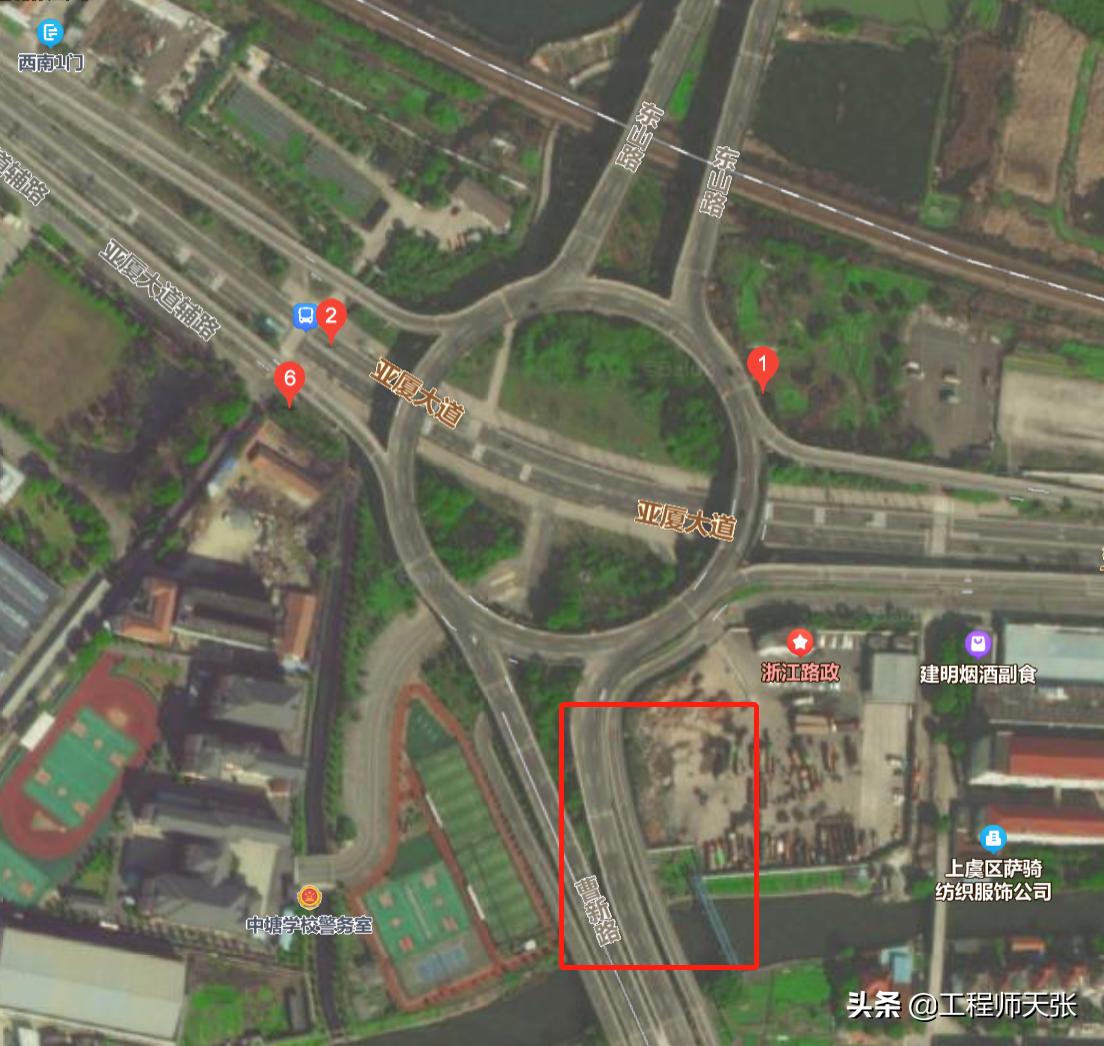

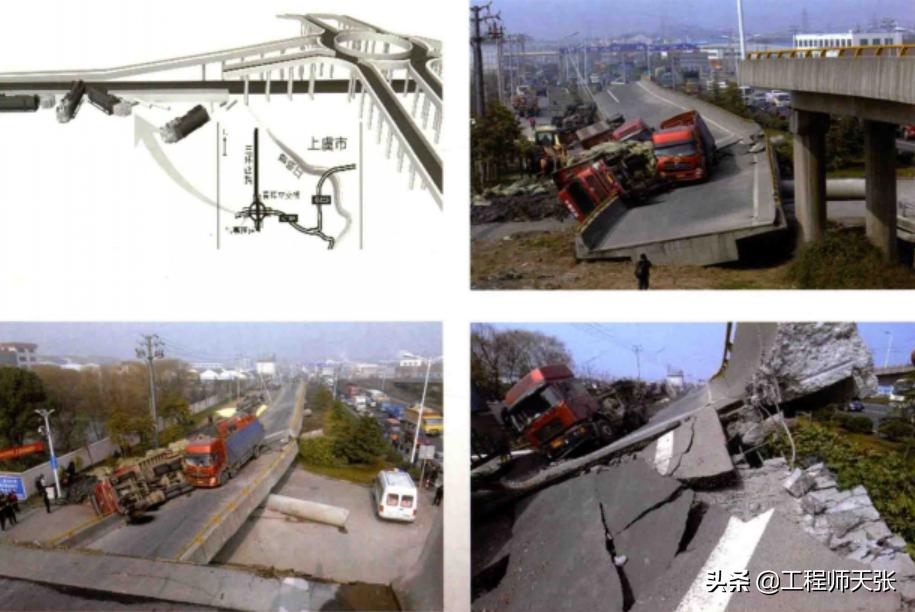

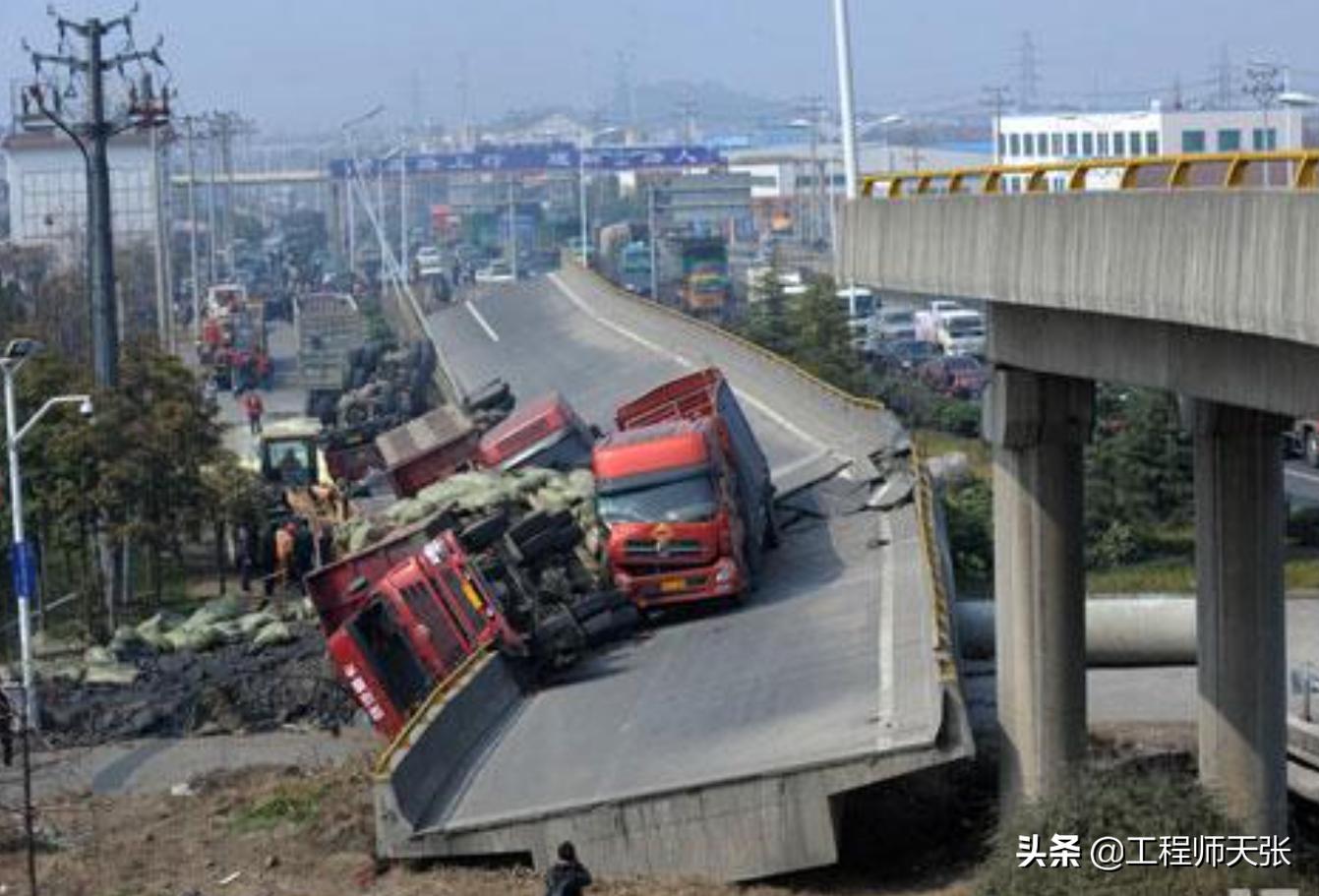

2011年2月21日的凌晨時分，在浙江上虞，春暉互通立交又一次上演了類似的悲劇，從紹興朝著寧波、臺州方向的匝道橋面，整體出現了坍塌傾覆的狀況，有四輛貨車發生了側翻，其坍塌橋面的總長度是120米，這座立交在2006年的時候建成通車，事發之時剛剛運行了五年。
這一立交運用圓環形設計，中央那個圓環直徑是150米，其八個匝道里最寬的環形匝道寬度為13米。事發之際，有一個運煤車隊的卡車存在嚴重超載情況，三輛車緊緊挨著靠右行駛，致使偏載極為嚴重。調查又一次將矛頭指向那種無蓋梁獨柱墩的設計缺陷，這般結構在面臨偏載超載狀況時極其脆弱。
四百噸貨車的致命一擊

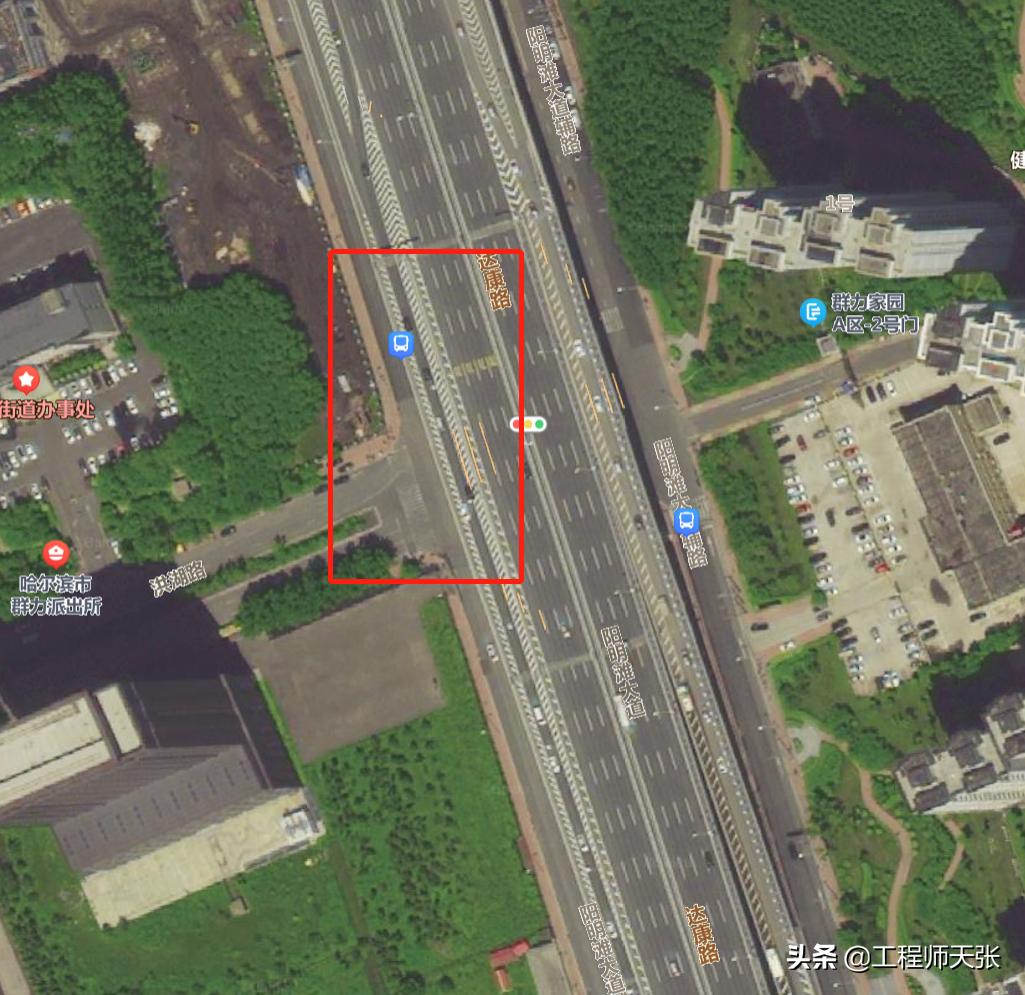

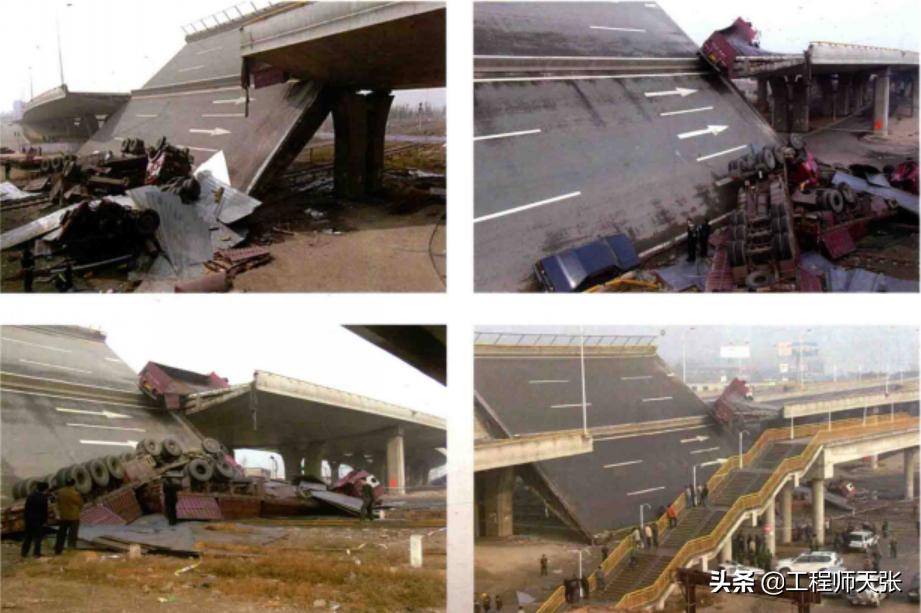

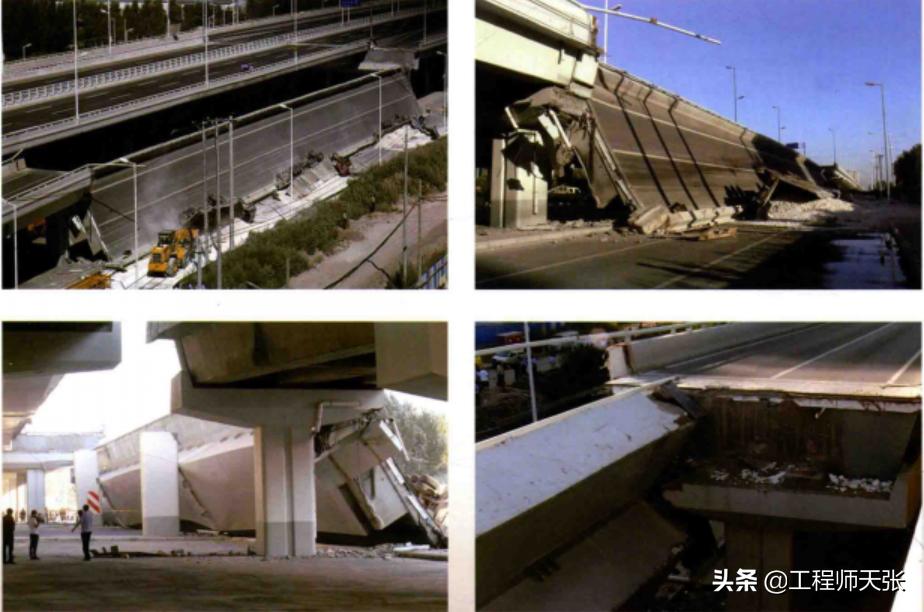

2012年8月24日清晨5點，在哈爾濱三環路群力高架洪湖路上橋匝道處，出現傾覆坍塌情況，120米長的橋面，與上面正行駛的三輛大貨車以及一輛小貨車一同墜落。事故發生后進行清點，這四輛貨車的總重量超過400噸，嚴重超載的事實已然確定無疑了。
這四輛車，在那傾覆的 120 米匝道之上，集中朝著右側行駛，偏載效應被放大到了致使結構瞬間失穩的極致?tīng)顩r。更為關鍵的是，這座匝道橋的連續梁中墩，同樣采用了無蓋梁獨柱墩的設計構造之形式。當超重車流集中于橋面一側之際，獨柱墩無法提供足夠用以抵抗傾覆的力矩，進而導致結構瞬間失去穩定狀態。
花湖互通的未解之謎

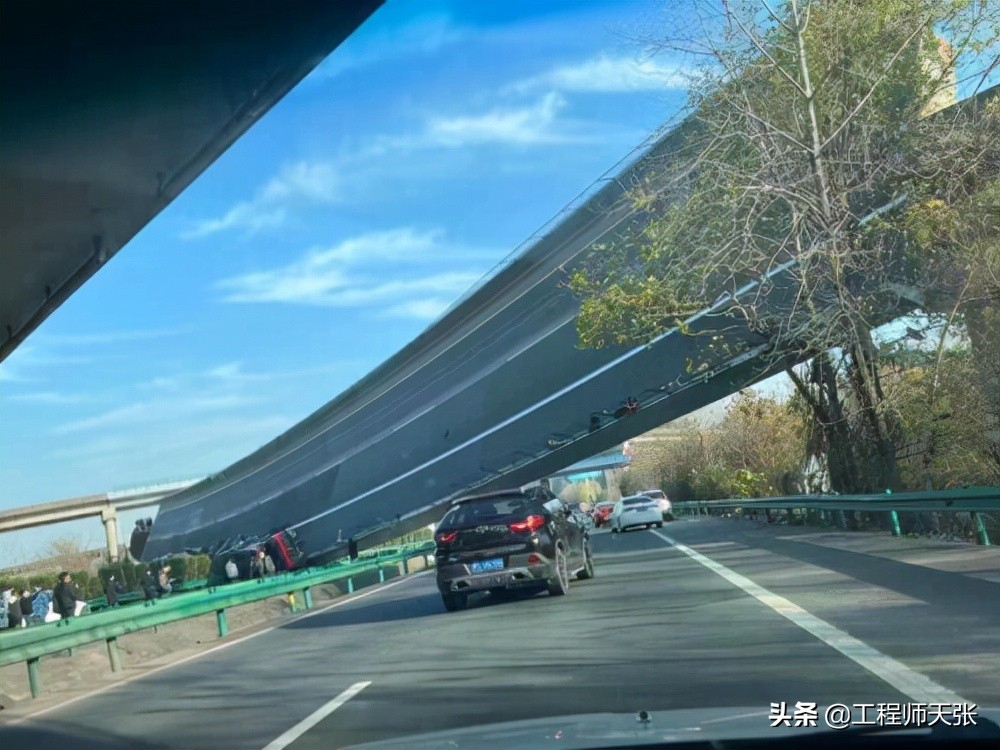

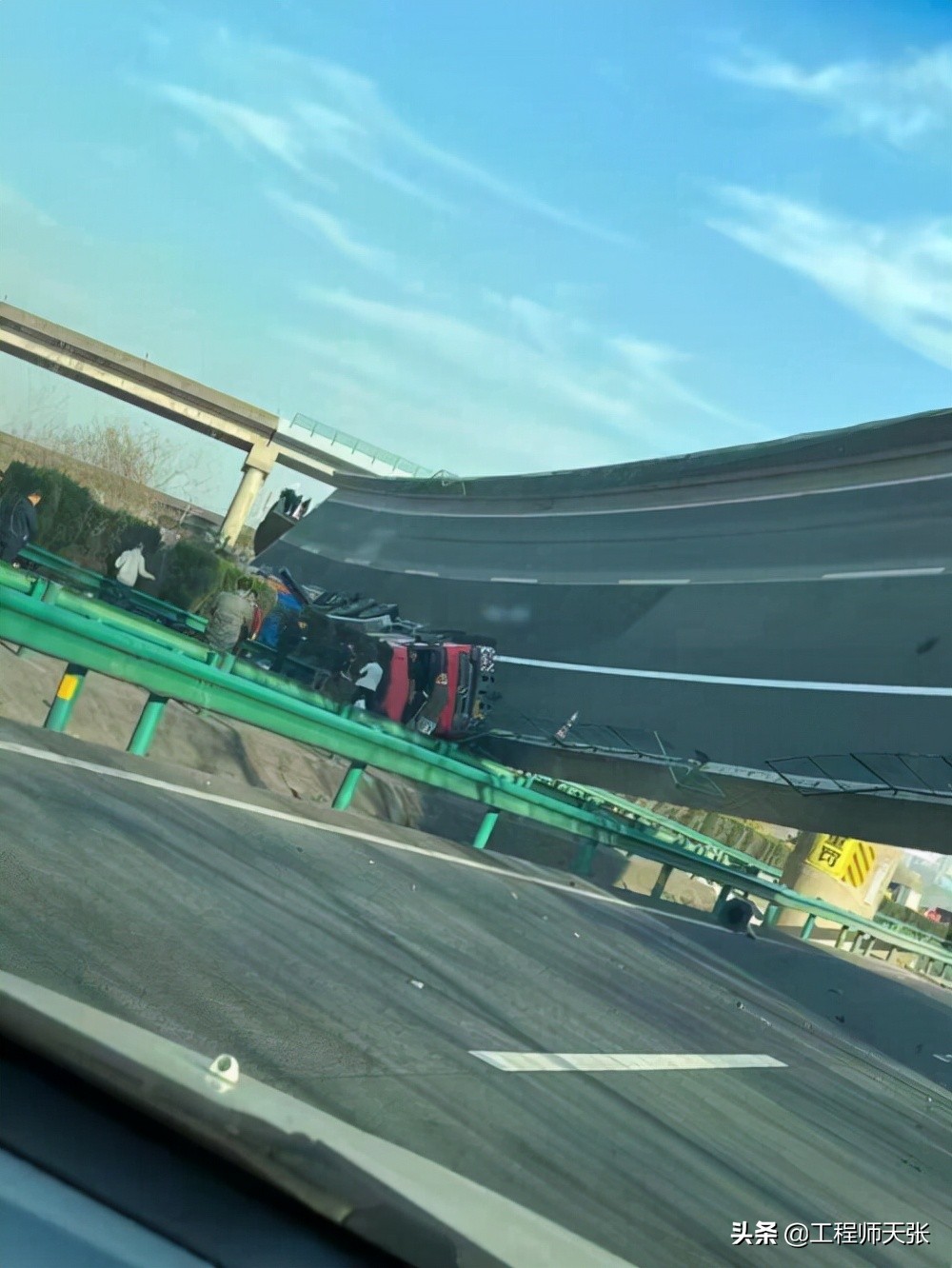

2021年12月18日，在湖北鄂州范圍內，滬渝高速與之大廣高速相互交匯的花湖互通那兒。有一條匝道出現了狀況，它本是從滬渝高速轉向大廣高速的，卻發生了傾覆坍塌這件事。從現場所呈現的影像能夠看出，出現事故的這條匝道橋面采用的是獨柱墩設計。在當時的情況下，有好多輛車從橋面墜落了。
即便官方所進行的調查最終結果還沒有對外公布出來，然而現場實際呈現出來的狀況跟在此之前的好多起事故極度相似。橋梁從設計方面、建設方面以及運行方面跟公共安全直接有著關聯，每一個環節要是存在絲毫疏忽的話都極有可能引發相當嚴重的后果。這一回發生的這起事故再次拉響了警示的鐘聲，獨柱墩橋梁具備的抗傾覆能力需要再次去進行評估。
同類事故的共性警示
來回顧一下這幾起事故，它們的時間跨度是從二零零七年一直到二零二一年，地點是從包頭延伸到鄂州，然而共同點卻極其清晰：都是獨柱墩連續梁橋，皆是嚴重超載車輛集中朝著右側行駛，都致使橋面因偏載而失穩進而傾覆，這種設計在早期被廣泛運用，主要是考慮到橋下凈空以及美觀，只是對超載車輛的敏感性給低估了。
目前，國內眾多城市在高架以及立交匝道的部分中，仍舊采用著類似的結構樣式存在。盡管在2018年的時候，新出臺的公路鋼筋混凝土與預應力混凝土橋涵設計規范已然增添了抗傾覆驗算的相應條款，然而存量橋梁所存在的安全方面的隱患依舊是存在著的。定期進行檢測以及限載通行、加固改造成為了當前階段主要的應對手段做法。
